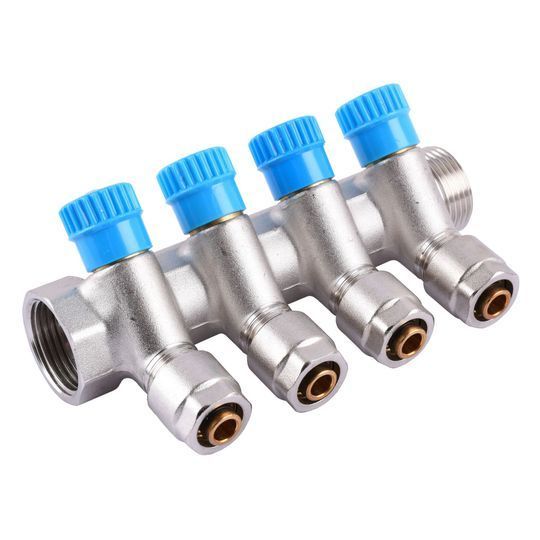

Колектор CRISTAL 1Gх1/2 *16 - 4-ою (під 35 *) з перекриттям (NM-1016)
Кількість виходів: 4
Різьба колекторної балки: 1 ″дюйма
Діаметр виходу на трубу: 16
Розподільчий колектор призначений для контролю і розподілу теплоносія в системах опалення.
Паралельне з'єднання сантехнічних приладів за допомогою спеціального розподільного колектора істотно полегшує їх експлуатацію. Колекторна розводка дозволяє сконцентрувати всі підключення в одному місці, зберігаючи при цьому їх незалежність один від одного. Таким чином, в разі необхідності відключити ту чи іншу гілку це можна зробити, не порушуючи функціонування всієї системи.
Колектор - це просто труба, у якій є виходи для підключення інших трубопроводів:
З двох сторін на колекторах є різьблення зовнішні або внутрішні. Колектори бувають на різну кількість контурів: від двох і більше.
Коли необхідно плавне регулювання потоків робочої середовища, необхідний колектор типу, оснащений вбудованими вентилями.
Колектори призначені для розподілу потоку середовища за окремим
приладу або групи приладів, контуру або петлі «теплої підлоги», окремих частинах або гілках системи.
Колектори CRISTAL можуть використовуватися на трубопроводах систем холодного (в тому числі питного) і гарячого водопостачання, опалення, стисненого повітря, а також на технологічних трубопроводах, що транспортують рідини, неагресивні до матеріалів елементів колекторних систем.
Колектори з регулюючими вентилями дозволяють збалансувати витрати
по споживачах.
Колектори з кульовими кранами дають можливість відключати кожного
окремого споживача.
До колекторів можуть приєднуватися сталеві, полімерні, металополімерні і мідні трубопроводи.
Конструкція колекторів з вентильним перекриттям CRISTAL містить латунний нікельований корпус 1. Обертання латунного штока 3 призводить до лінійного переміщення повзуна золотника 4 зі змінною золотникової EPDM-прокладкою 5, яка кріпиться до штоку гвинтом. Шток фіксується пружинної скобою 7. Як сальникового ущільнення штока використовуються два кільця 6 з EPDM. Латунна вентильная муфта 2 має різьбове приєднання до корпусу. Герметичність цього з'єднання забезпечується прокладним кільцем з EPDM 8. Регулювання витрати через вентиль виробляється обертанням ручки 9, виконаної з пластика ABS.
Переваги використання колектора CRISTAL:
тиск в трубах буде вирівняно по всьому приміщенню.
опалення будинку буде проводитися рівномірно
стабілізація тиску в трубопроводі:
відсутність температурних перепадів при одночасній роботі декількох пристроїв;
відособленість кожного підключення, що дозволяє при необхідності заблокувати певну гілку, не порушуючи функціонування всієї системи;
можливість організації прихованого трубопроводу;
зручність і безпеку експлуатації;
можливість контролю і регулювання технічних параметрів підключених систем (наприклад, у розводок для теплої підлоги).
